製品説明

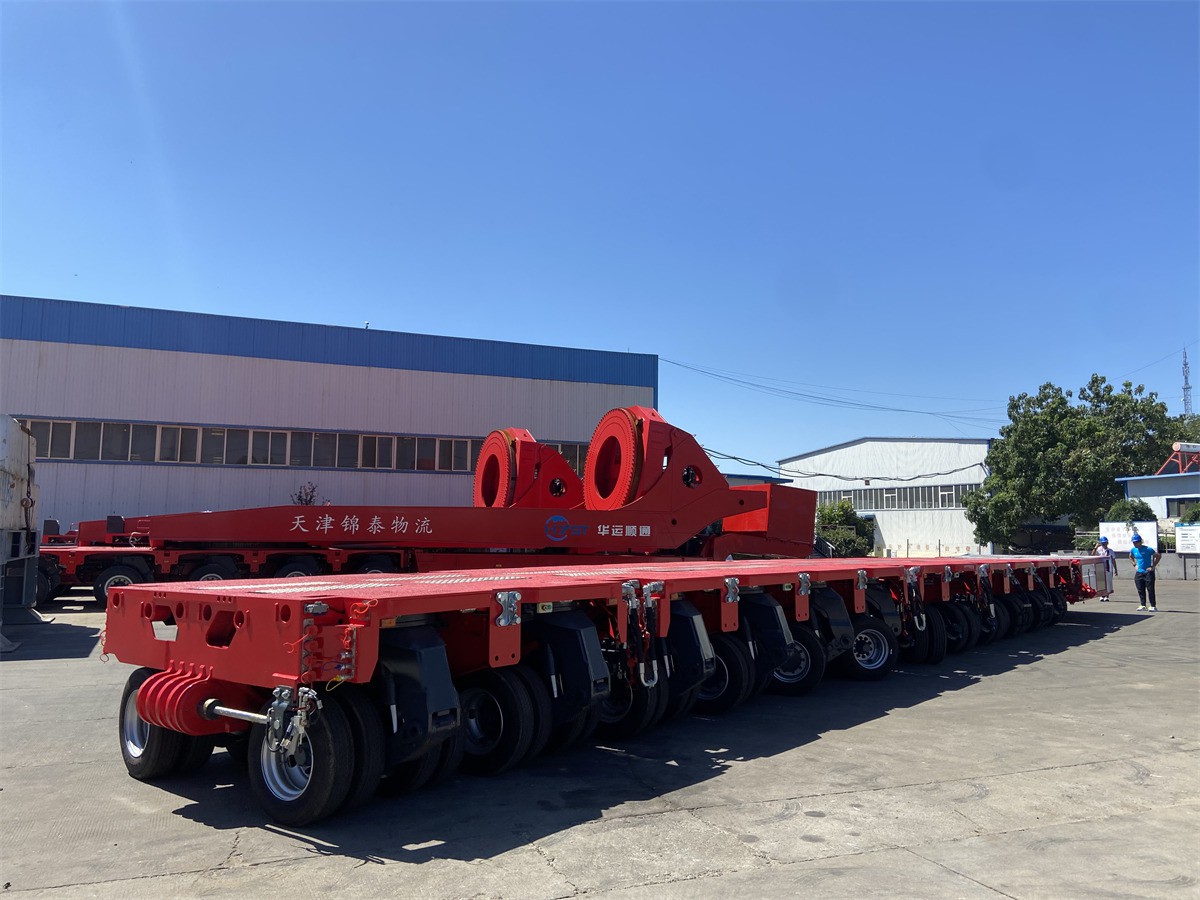

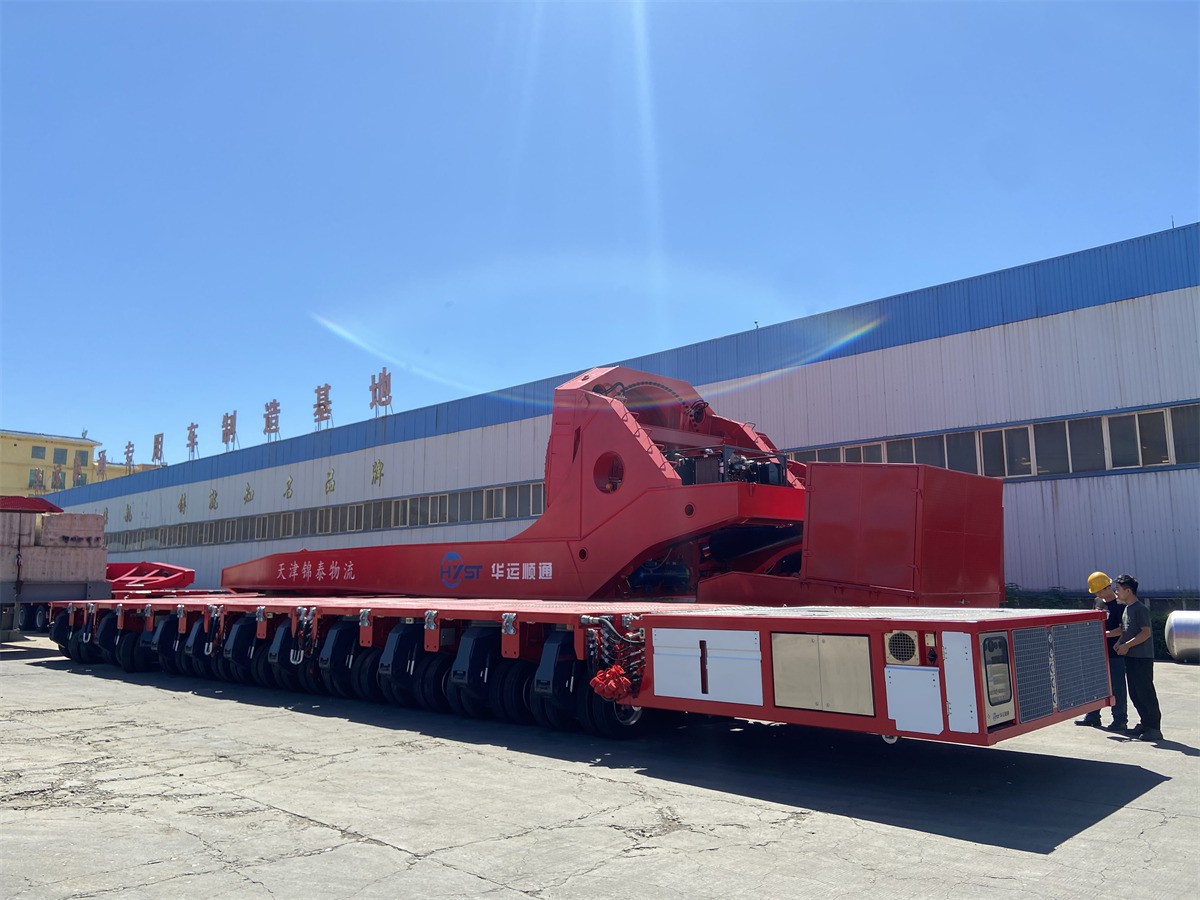

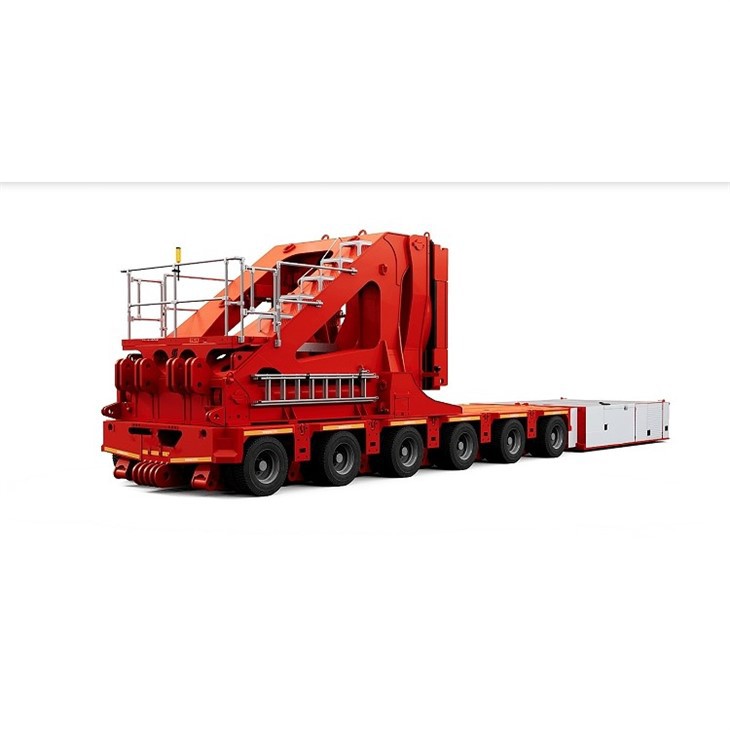

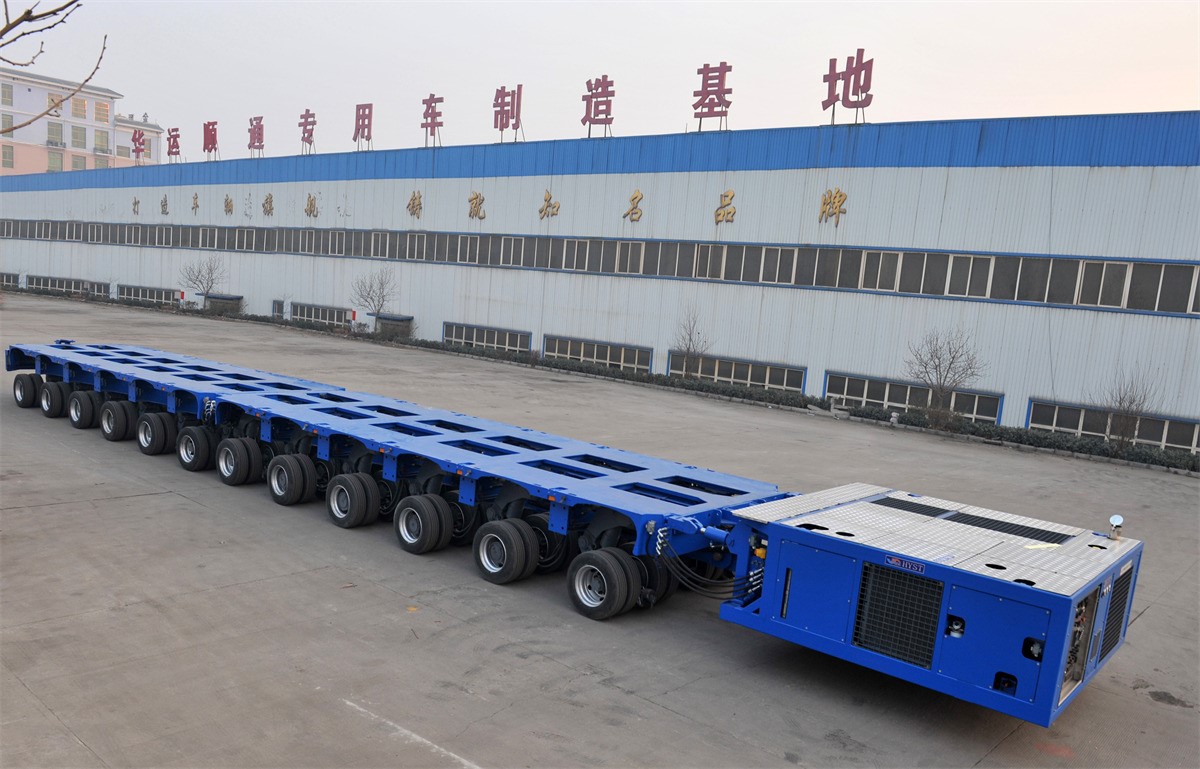

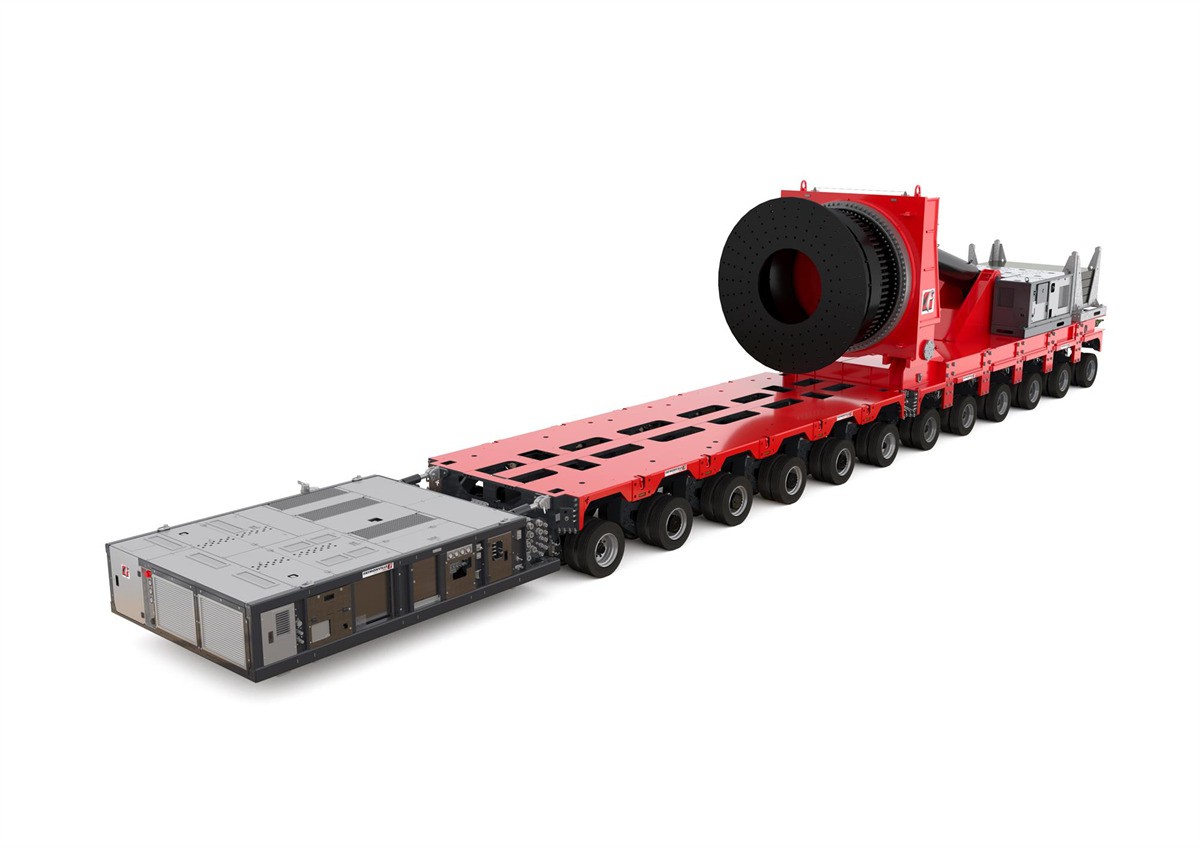

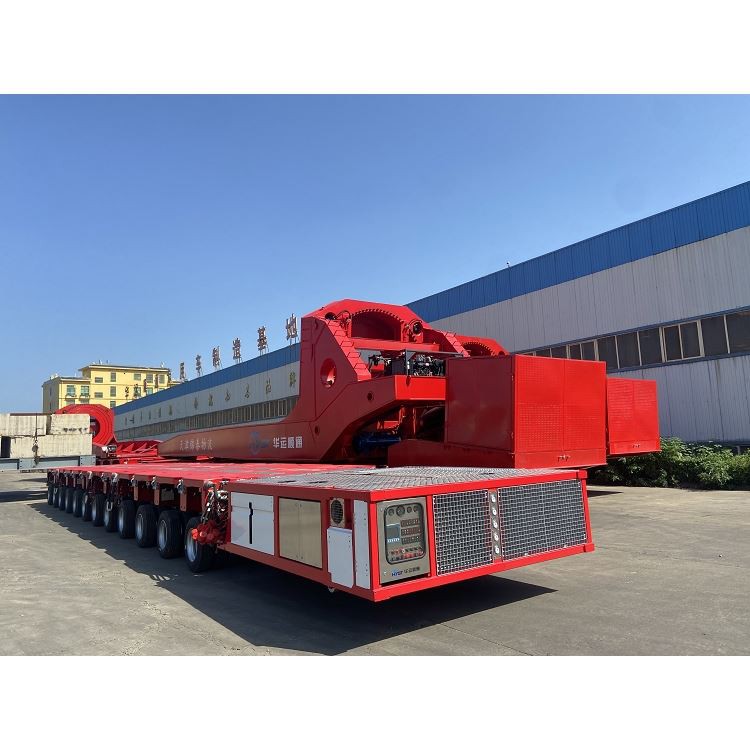

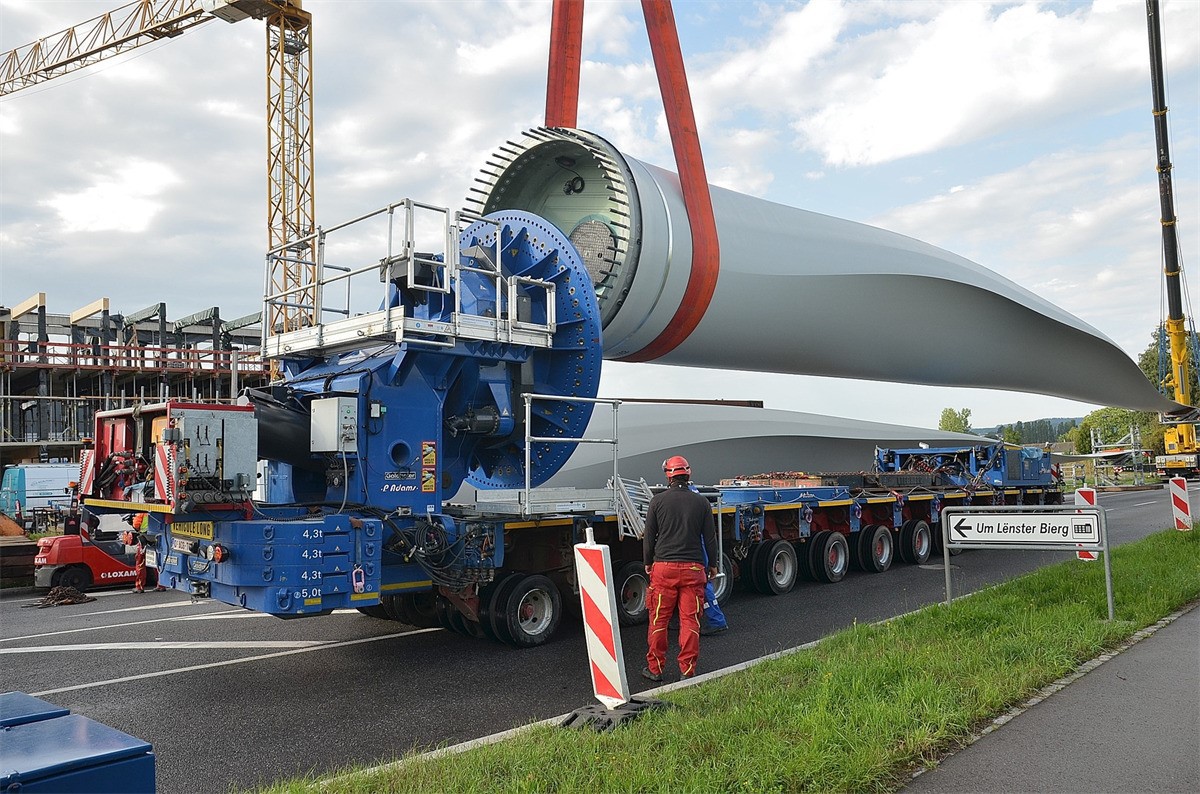

SPMT は、電動ステアリングを備えた自走式モジュラートランスポーターと名付けられました。 SPMTはパワーパックユニットとモジュラートランスポーターで構成されています。 ブレードリフターは風力ブレード輸送用に 1 セットとして SPMT に取り付けられます。Chinaheavytransporter はブレードの寸法と重量に応じてこれらの機器をカスタム設計および製造します。
Chinaheavytransporter は風力発電プロジェクトに焦点を当て続け、風力ブレード トレーラー、ブレード リフター、ブレード アダプター、風力タワー トレーラーを開発します。 BladeLifter は、風力エネルギー分野における未来の輸送ソリューションです。 最大 900 mt の負荷モーメントを備えたこのアダプターは、長さ 100 メートル以上のローターブレードに適しています。 それ以上は不可能です。 ローターブレードアダプターは柔軟に使用でき、60 度のセットアップ角度と回転性により最適な操縦オプションを保証します。 その結果、狭い道、障害物、ジグザグの山道、ヘアピンカーブを安全に乗り越えることができます。 このアダプターは、自走式モジュールだけでなく、牽引車両の組み合わせにも取り付けることができます。 ローターブレードのクイックチェンジシステムにより、輸送作業の効率が向上します。
SPMT BladeLifter-Chinaheavytransporter の利点
1.900 メートルの最大負荷モーメントにより、将来性のある投資が可能になります
2. 3 m と 3.49 m の可変車両幅により、柔軟性が向上し、道路輸送のアップグレードのコストが削減されます。
3.最大セットアップ角度60度により、最高の操作性を保証します。
4.高さ調整オプションにより、より大きなローターブレードに対応するための柔軟性が向上します
5.12 軸線荷重により、ドイツ (および一部の他のヨーロッパ諸国でも) での承認手続きが簡素化されます。

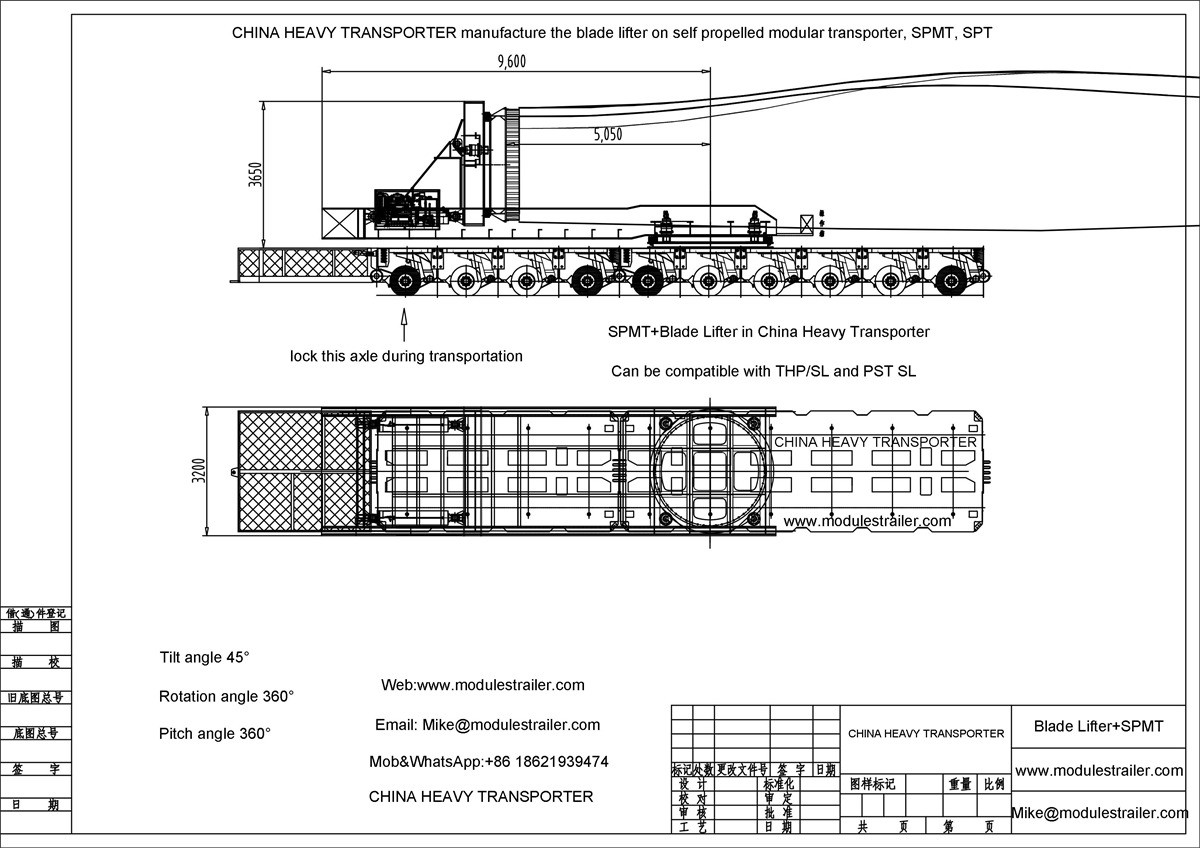

ブレードリフターの技術仕様
+負荷モーメント: 最大 900 mt
+60 度のセットアップ角度
+長さ: 5,300 mm
+全幅：2,990mm
+高さ：2,900mm
+ローターブレード径1：3,250mm
+ローターブレード直径2：3,750 mm
+ローターブレード径3：4,250mm
+アダプターの重量: 30,750 kg
+ペイロード: 45,000 kg
+カウンターウェイト、最大: 30,000 kg
+周囲温度: -20 度から +40 度

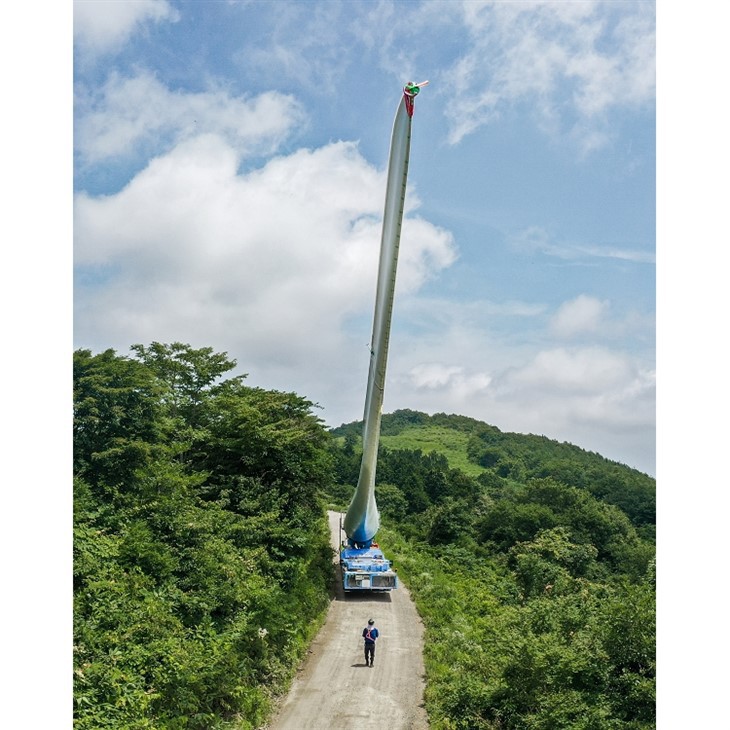

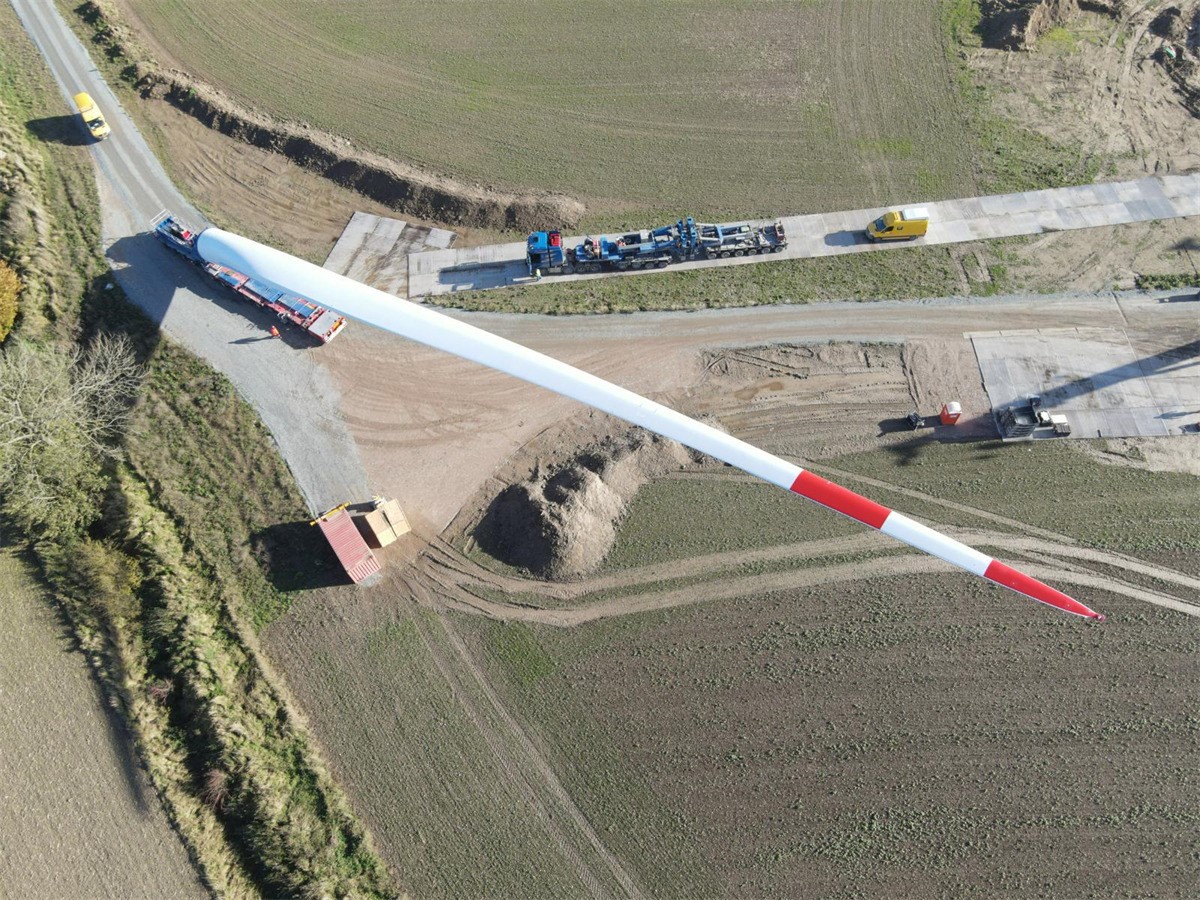

ブレードの持ち上げと傾斜は、ルートの最も複雑な区間で必要な場所で実行され、遭遇する障害物を乗り越えるためにブレードの位置を調整します。 この操作は単純ではなく、それぞれの状況が異なり、技術の適応が必要なため、その操作に経験のある専門のオペレーターの存在が必要です。 たとえば、風に関しては、10-12 m/s を超える突風に対して非常に敏感です。

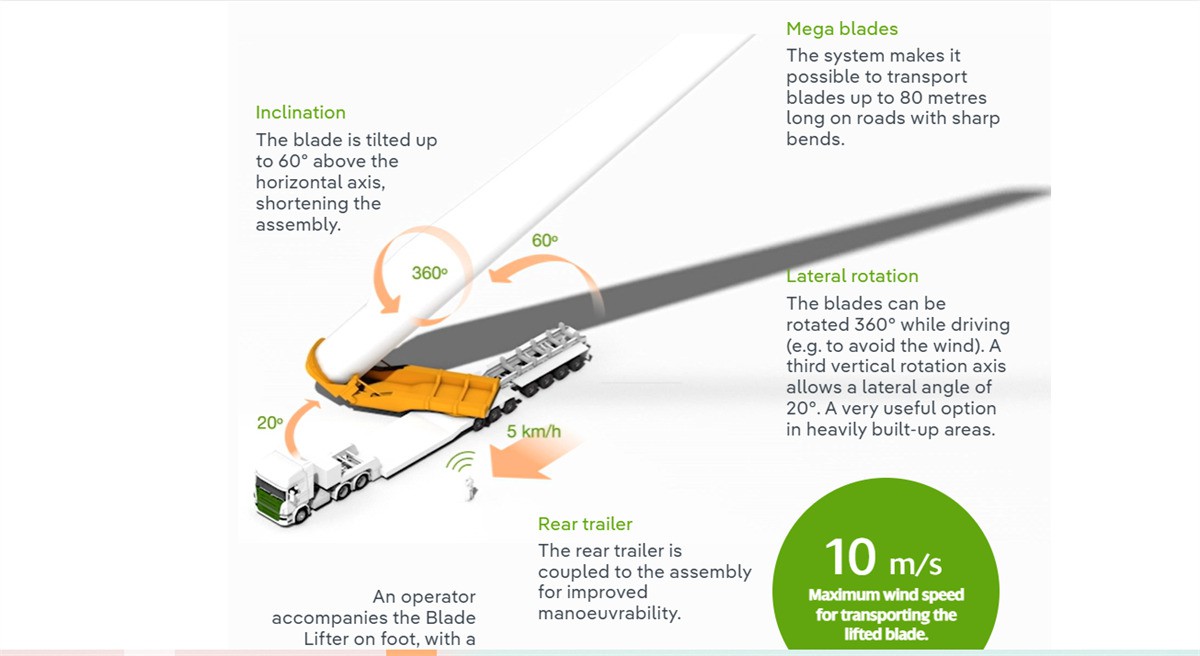

ブレードリフターの輸送はどのように機能しますか?
一般に、風力ブレードが障害物をより効果的に回避するには、ブレードを水平方向に360度回転させる必要があるため、ブレードリフターと旋回台の間に旋回ベアリングが設置されています。 しかしながら、ブレードリフタがブレードを持ち上げると、ブレードの重心は上方に上昇し、ブレードリフタの片側に移動する。 ブレードリフター風車の風力ブレードの重心を通る鉛直線からある点までの距離と風力ブレードの重量をブレード重力距離とすると、風力ブレードに対する風力ブレードの重力距離は、旋回ベアリングは、風力ブレードの上昇プロセス中に変化します。
つまり、風力ブレードの水平状態と上昇状態では、ブレードリフターのバランス状態が異なります。 このため、風羽根を30度などの角度で持ち上げたときに、旋回軸受の上の上部がバランスするように設計すると問題になります（上部の重心は上にあります）。旋回ベアリングの軸）を使用すると、ブレードを 30 度近く持ち上げるとブレードが 360 度回転しますが、ブレードを水平に置くとブレードの片側が重くなりすぎます。 360 度回転すると、ブレードリフターは風ブレードの片側に簡単にひっくり返ります。 風羽根を水平に置いたときに上部がバランスが取れるように設計されていれば、風羽根を水平に置いたときに上部が360度回転することができます。 ただし、風力ブレードを 30 度などの特定の角度で持ち上げると、カウンターウェイトの片側が重くなりすぎます。 360 度回転すると、ブレードリフトがカウンタウェイトの片側に倒れやすくなります。

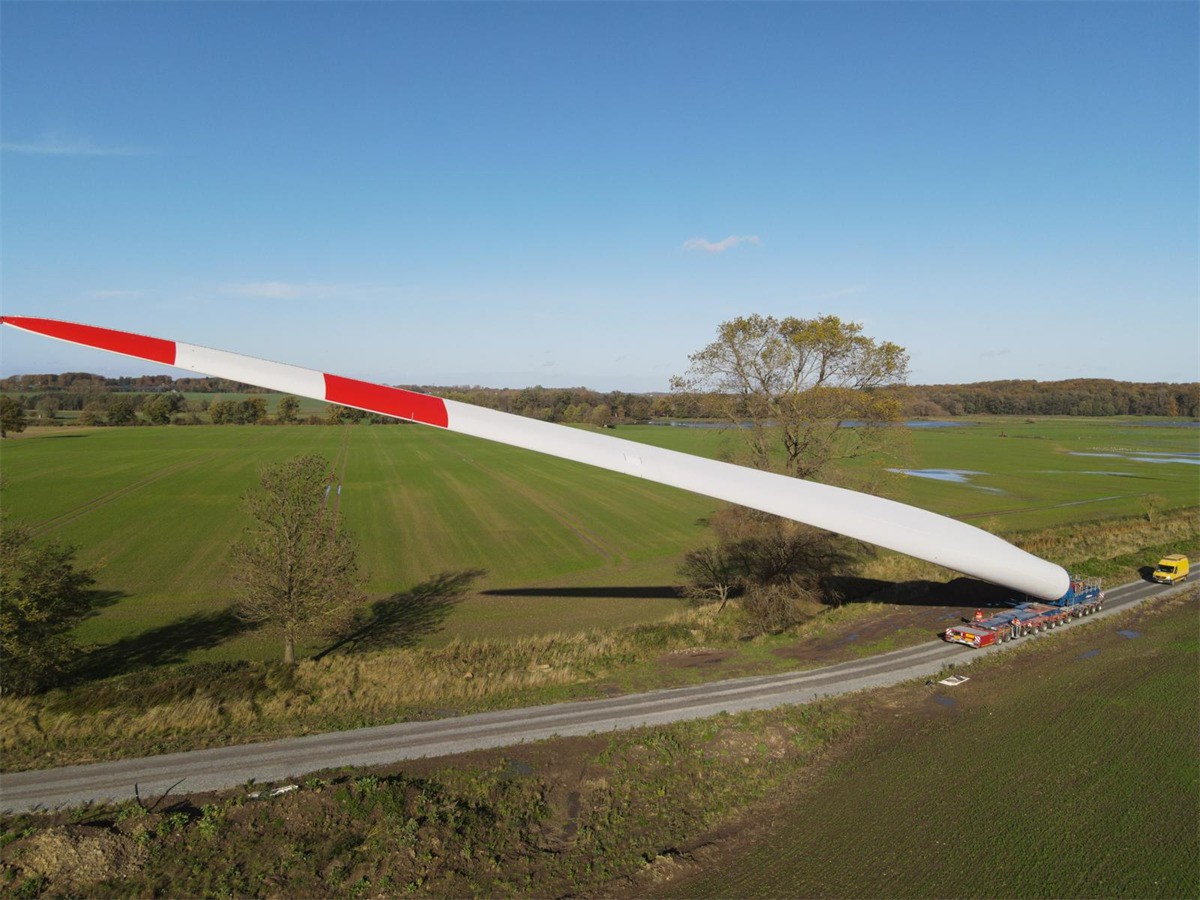

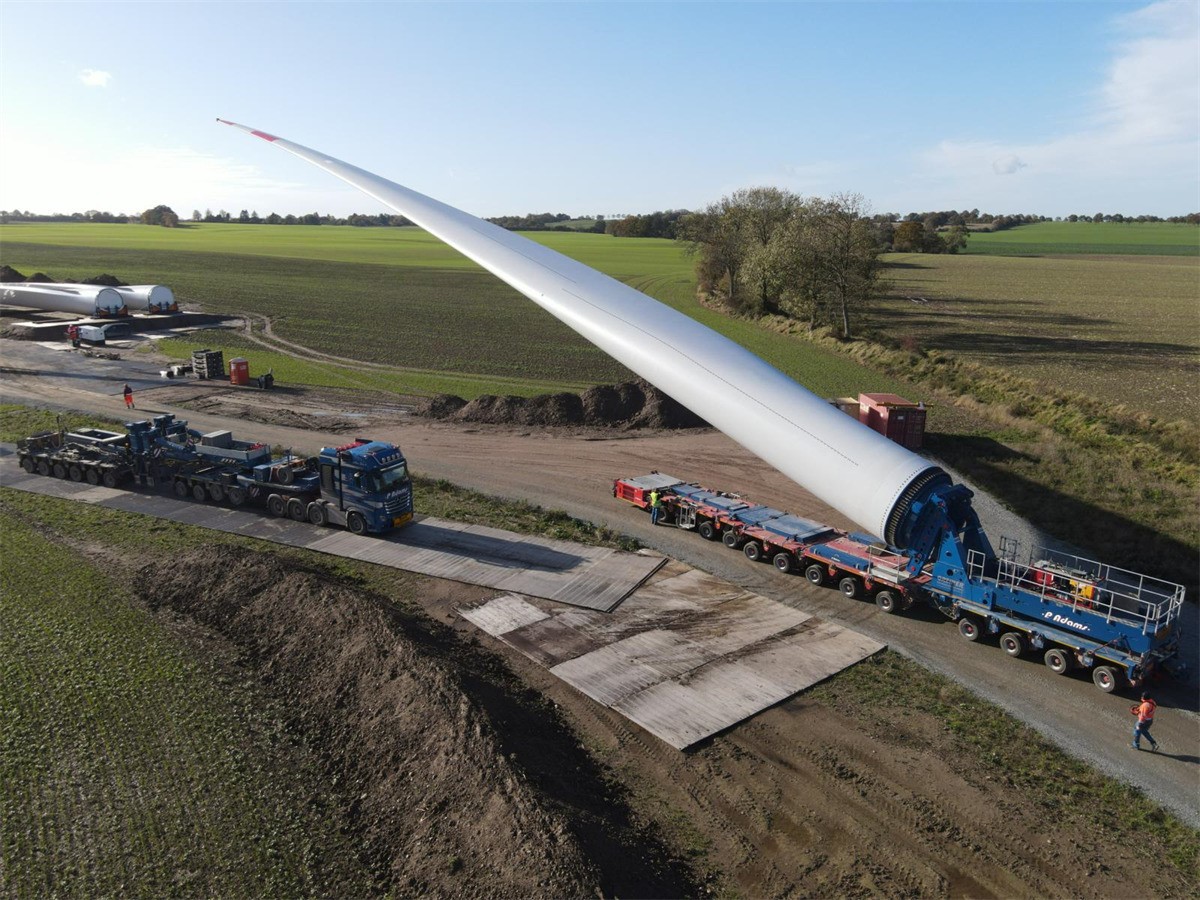

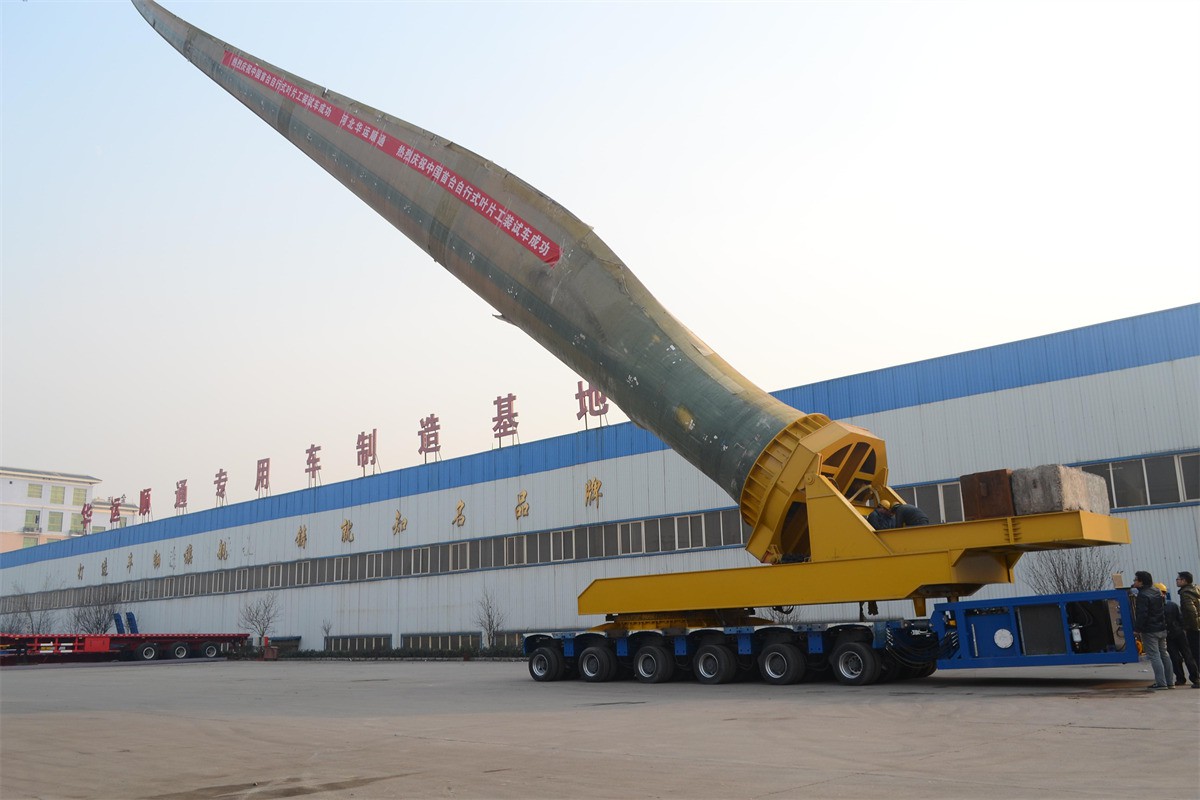

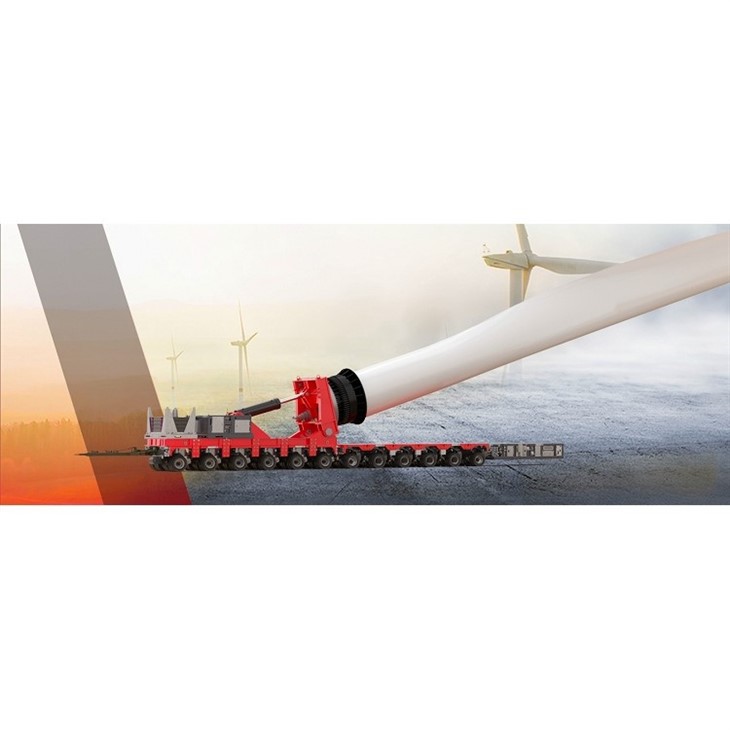

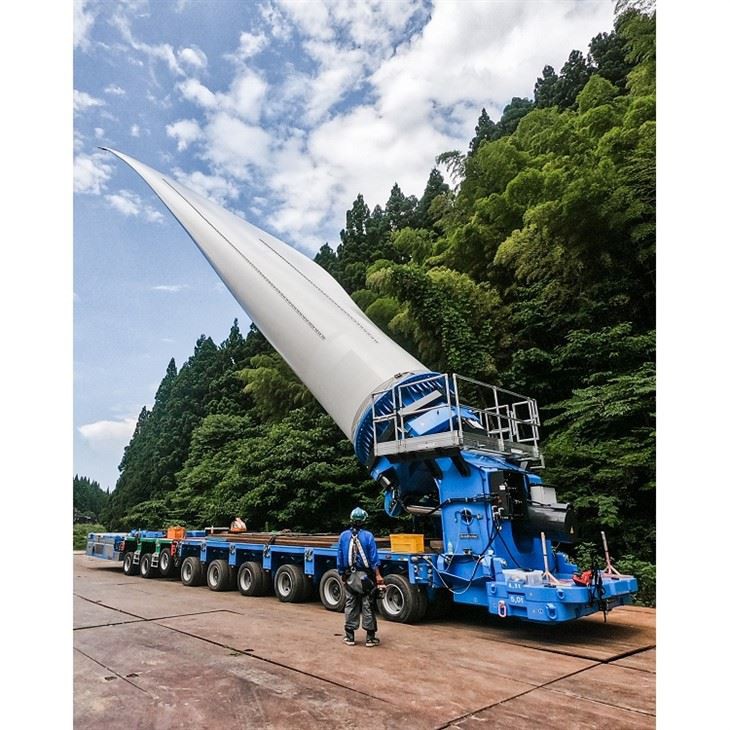

スーパー ウイング キャリアがトレーラーのデッキ上にブレードを配置するのに対し、ブレード リフターはブレードをモジュールに水平に取り付けます。 油圧昇降システムを使用すると、ブレードを最大 60 度の角度まで傾けることができるため、時間と費用の両方が高くなる可能性がある大規模な土木工事の必要性を回避できます。
さらに、ブレードリフターの使用により、第三者の土地やそれに伴う潜在的なリスクやコストを必要とせずに、風力発電所の計画同意が可能になりました。
それでも、風力発電所は敷地へのアクセスが難しいため、ブレードリフターの使用により、ブレードの傾斜と自走式モジュールの操縦性の組み合わせにより、必要な「オーバーセイル」の量が減少しました。
SPMT 用ブレードリフターの利点 -Chinaheavytransporter
+ 異なるブレード重量を補償するバラスト重量
+すべての通常のローターブレードに対するコスト効率の高い輸送ソリューション
+交換可能なローター ブレード アダプター将来の穴パターンのバリエーションに合わせて拡張および調整可能--modulestrainer.com
+自走式および牽引式モジュラーシャーシとしての利用可能性
+効率的な行動
